در دنیای صنعتی امروز، دسترسی سریع ، ارزان و بومی به قطعات و تجهیزات یکی از اولویتهای اساسی تولیدکنندگان است. اما وقتی قطعات اصلی وارداتی هستند، اطلاعات فنی در دسترس نیست یا تولید آنها متوقف شده، راهکار چیست؟ مهندسی معکوس (Reverse Engineering) پاسخ این چالش است. این فرآیند به صنایع کمک میکند تا بدون نیاز به نقشهها و فایلهای اصلی، قطعات را بازسازی، بهینهسازی و تولید مجدد کنند.
مهندسی معکوس چیست؟
مهندسی معکوس فرآیندی است که در آن یک محصول موجود (مانند قطعه صنعتی یا دستگاه) مورد تحلیل قرار میگیرد تا ساختار، عملکرد و طراحی آن شناسایی شود. هدف نهایی، بازسازی آن محصول بدون دسترسی به نقشهها یا اطلاعات فنی اولیه است.
چه چیزهایی میتوان مهندسی معکوس کرد؟

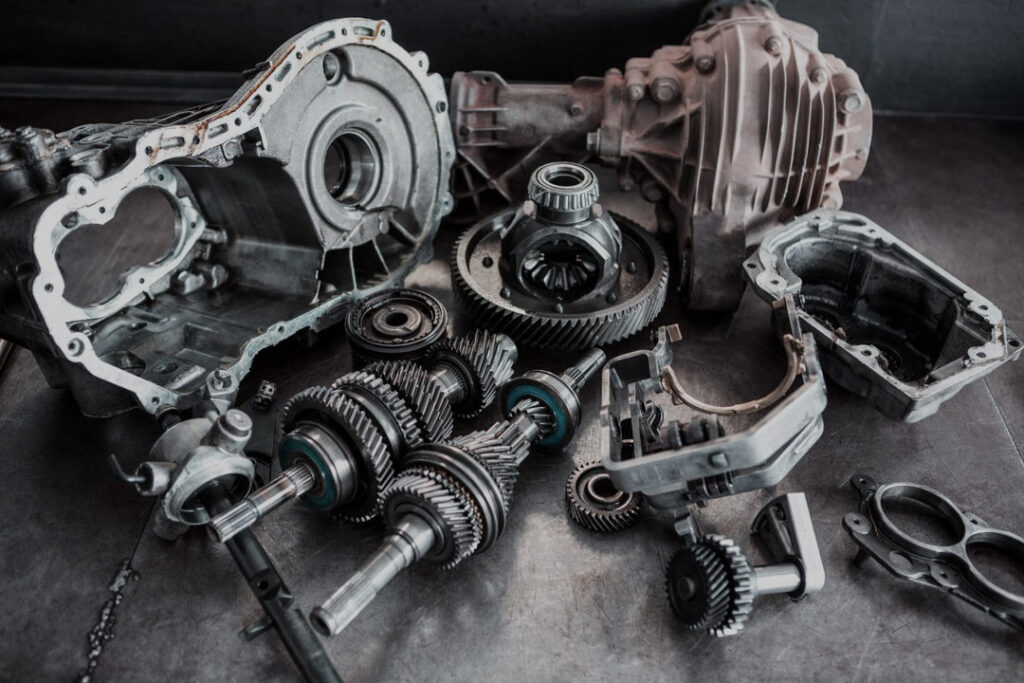

- قطعات مکانیکی فرسوده
- تجهیزات وارداتی یا خارج از خط تولید
- ابزارهای صنعتی سفارشی
- ماشینآلات بدون نقشه مهندسی
مراحل اصلی مهندسی معکوس
1.جمعآوری اطلاعات اولیه
نقطه شروع هر پروژه مهندسی معکوس ، داشتن یک نمونه فیزیکی از قطعه موردنظر است. این قطعه ممکن است سالم ، مستهلک یا حتی شکسته باشد. در این مرحله، مهندسان با بررسی ظاهری، اندازهگیری دستی با کولیس و ابزار دقیق، و در موارد پیشرفتهتر با استفاده از اسکنر سهبعدی اطلاعات هندسی دقیق قطعه را استخراج میکنند. علاوه بر هندسه، در این مرحله اطلاعاتی مانند نوع متریال ، کاربرد قطعه ، شرایط کاری و عملکرد آن نیز جمعآوری میشود. این دادهها پایهی اصلی مراحل بعدی است.
2.مدلسازی سهبعدی (3D CAD Modeling)
پس از به دست آوردن اطلاعات فنی و ابعادی، مرحله طراحی دیجیتال آغاز میشود. با استفاده از نرمافزارهای طراحی مهندسی مانند SolidWorks، CATIA، Siemens NX یا Inventor مدل سهبعدی قطعه در محیط دیجیتال ساخته میشود. در این مدلسازی، تمام جزئیات مانند شعاعها، زاویهها، تلرانسها، ضخامتها و محل اتصال قطعات باید بهدقت مشخص شود. این مرحله نیاز به دقت بالا دارد، چرا که هر اشتباه در طراحی، در فرآیند تولید بازتاب پیدا خواهد کرد. گاهی اوقات از روش Reverse Surface Modeling نیز برای بازسازی سطوح پیچیده استفاده میشود.
3.تحلیل عملکرد و بهینهسازی طراحی
در این مرحله، تنها بازسازی قطعه کافی نیست. مهندسان بررسی میکنند که آیا طراحی اصلی دارای نقاط ضعف بوده یا نه؟ آیا میتوان مقاومت، عمر یا عملکرد قطعه را با کمی اصلاح بهبود داد؟ برای این کار، از ابزارهای تحلیل مهندسی مانند Finite Element Analysis (FEA) برای شبیهسازی تنش، فشار، تغییر شکل، خستگی و دیگر عوامل استفاده میشود. همچنین امکان بررسی جریان سیال، انتقال حرارت یا رفتار ارتعاشی قطعه در محیط نرمافزاری وجود دارد. در صورت وجود نقص، طرح اصلاح شده و بهینهسازی هندسی یا متریالی انجام میشود. این مرحله گاهی باعث میشود نسخه بازطراحیشده، عملکردی بهتر از قطعه اصلی داشته باشد.
4. ساخت نمونه اولیه (Prototype Manufacturing)
پس از تأیید مدل سهبعدی و طراحی بهینهشده، نوبت به تولید اولین نسخه از قطعه میرسد. این نمونه اولیه معمولاً برای ارزیابی عملکرد و انطباق با نیازها ساخته میشود و هنوز وارد تولید انبوه نشده است.
روش ساخت به نوع قطعه و هدف پروژه بستگی دارد:
- ماشینکاری CNC برای قطعات فلزی با دقت بالا
- چاپ سهبعدی (3D Printing) برای نمونهسازی سریع
- ریختهگری دستی یا سانتریفیوژ برای قطعات پیچیده یا توخالی
- تزریق پلاستیک آزمایشی برای قطعات پلیمری
تست و کنترل کیفیت نهایی
نمونه تولیدشده وارد فاز تست و ارزیابی میشود. در این مرحله، بسته به نوع قطعه، ممکن است تستهای زیر انجام شود:
- کنترل ابعادی دقیق با CMM یا ابزارهای دیجیتال
- تست عملکرد مکانیکی در شرایط واقعی
- بررسی کیفیت سطح و دقت مونتاژ
- آزمایش متریال (متالوگرافی، سختی، مقاومت کششی)
- تست عمر و خستگی در قطعات دینامیکی
در صورت تأیید تمام تستها، پروژه آماده ورود به فاز تولید نهایی یا انبوهسازی است. در غیر این صورت ، بازطراحی یا اصلاحات جزئی انجام میشود تا محصول به سطح کیفی مطلوب برسد.
مزایای مهندسی معکوس برای صنایع
- کاهش وابستگی به واردات : با مهندسی معکوس میتوان قطعات خارجی را در داخل کشور بازطراحی و تولید کرد، حتی در صورت نبود تأمینکننده خارجی یا تحریمها.
- صرفهجویی در هزینه و زمان : تهیه یک قطعه وارداتی ممکن است هفتهها زمان ببرد و هزینه زیادی داشته باشد، در حالی که بازطراحی آن در داخل بسیار سریعتر و مقرونبهصرفهتر انجام میشود.
- بهینهسازی قطعات قدیمی : بسیاری از قطعات صنعتی با طراحیهای قدیمی ساخته شدهاند. مهندسی معکوس این فرصت را فراهم میکند که این قطعات با متریال بهتر یا طراحی مقاومتر تولید شوند.
- پشتیبانی از خطوط تولید مستهلک : در صنایعی که ماشینآلات قدیمی استفاده میشوند و قطعات یدکی آن دیگر در بازار وجود ندارد، مهندسی معکوس تنها راهکار ادامه کار و نگهداشت تولید است.
چالشهای رایج در مهندسی معکوس
اگرچه مهندسی معکوس یک راهکار قدرتمند برای بازیابی، تولید و بومیسازی قطعات صنعتی است، اما در عمل با چالشهایی نیز روبهرو میشود که شناخت آنها برای مدیریت بهتر پروژهها ضروری است.
1.نبود نمونه سالم یا کامل
در بسیاری از پروژهها، تنها یک قطعه مستهلک، شکسته یا ناقص در دسترس است. در چنین شرایطی، بازسازی ابعاد و طراحی دقیق قطعه بسیار دشوار میشود. مهندسان مجبورند از روشهای ترکیبی مانند اسکن سهبعدی، تحلیل ساختاری، و مقایسه با قطعات مشابه استفاده کنند تا به طراحی اصلی نزدیک شوند.
2.پیچیدگی در تحلیل متریال
شناسایی دقیق جنس ماده سازنده یکی از چالشهای اساسی است. گاهی قطعه از آلیاژ خاص یا ترکیب متریالی پیچیده ساخته شده که تشخیص آن تنها با آزمایشگاههای پیشرفته متالوگرافی یا آنالیز طیفی ممکن است. عدم شناخت صحیح متریال میتواند منجر به تولید قطعهای شود که دوام یا عملکرد کافی ندارد.
3.دشواری در بازسازی سطوح پیچیده
قطعاتی که دارای سطوح منحنی، طرحهای ارگونومیک یا هندسههای پیچیده هستند، نیاز به مدلسازی سطحی پیشرفته (Surface Modeling) دارند. بازسازی این سطوح در نرمافزارهای CAD زمانبر و نیازمند مهارت بالا است، بهویژه زمانی که از اطلاعات ناقص یا نویزدار اسکن سهبعدی استفاده میشود.
4.عدم وجود استانداردهای یکسان
در برخی صنایع یا تجهیزات وارداتی قدیمی، ممکن است استانداردهای طراحی با آنچه در کشور رایج است متفاوت باشد. این ناهماهنگیها میتواند باعث مشکلاتی در مونتاژ، تعمیر یا کارکرد قطعه جدید شود. مهندسان باید با تطبیق دقیق استانداردها و درک عملکرد سیستم، این چالش را مدیریت کنند.
نقش مارال صنعت جی در اجرای پروژههای مهندسی معکوس
مارال صنعت جی با در اختیار داشتن تجهیزات مدرن اسکن سه بعدی، نرم افزارهای طراحی مهندسی ، و تیمی متخصص از مهندسین مکانیک و ساخت ، توانسته است دهها پروژه موفق مهندسی معکوس را در صنایع مختلف اجرا کند. این شرکت نه تنها توان بازطراحی قطعات را دارد ، بلکه فرآیند ساخت ، کنترل کیفیت و تحویل نهایی را نیز بهصورت کامل و حرفهای انجام میدهد.
جمعبندی
مهندسی معکوس تنها یک روش فنی نیست، بلکه یک استراتژی کلیدی برای حفظ پایداری تولید ، کاهش وابستگی به واردات و ارتقاء فناوریهای بومی است. در شرایطی که دسترسی به قطعات یا اطلاعات طراحی محدود است ، این فرآیند به کمک صنایع میآید تا با تکیه بر دانش مهندسی ، راهحلی مؤثر، سریع و قابل اعتماد ارائه دهند.
